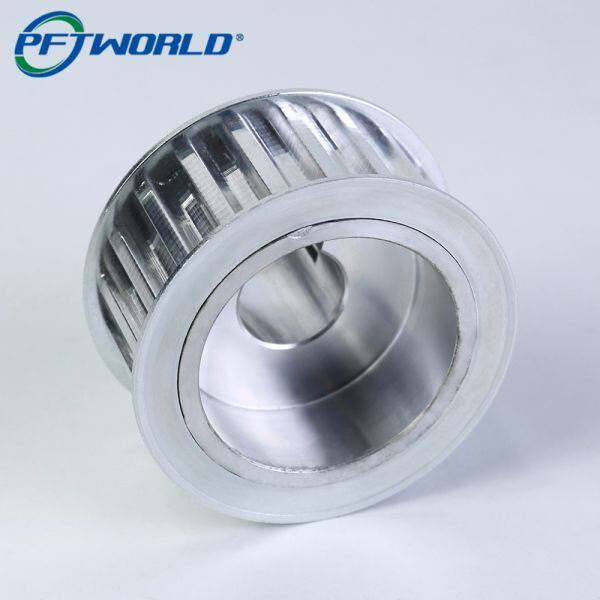

ЧПУ обработка на заказ металлических шкивов с прецизионно обработанными канавками

Металлические шкивы являются неотъемлемыми компонентами в промышленной автоматизации, робототехнике, конвейерных системах и прецизионном оборудовании. Правильно обработанные канавки обеспечивают точную центровку ремня, плавное вращение и долгий срок службы. ЧПУ-обработка позволяет создавать высоко настраиваемые шкивы с жесткими допусками и сложной геометрией канавок для специализированных применений.

В этом руководстве объясняется, как ЧПУ-обработка производит прецизионные металлические шкивы, ключевые соображения по настройке, а также лучшие практики по проектированию и выбору материалов.

Шкивы, изготовленные методом ЧПУ-обработки, могут быть произведены из различных металлов в зависимости от прочности, износостойкости и условий окружающей среды.

Совет: Алюминий предпочтителен для легких применений, в то время как нержавеющая сталь используется, когда критически важны коррозионная стойкость и механическая прочность.

Канавки шкива определяют посадку ремня, передачу крутящего момента и эффективность работы.

• V-образная канавка: Распространена для V-образных ремней; точный угол критичен для сцепления
• Канавка для зубчатого ремня: Требует точного шага и профиля для синхронного движения
• Плоская или круглая канавка: Для плоских ремней или специализированных применений

ЧПУ-обработка обеспечивает:

• Допуски до ±0,01 мм
• Воспроизводимые размеры канавок в партиях
• Гладкая чистота поверхности (Ra 0,4–1,6 мкм) для снижения износа ремня

Правильное проектирование канавок снижает:

• Проскальзывание ремня
• Неравномерный износ
• Вибрацию и шум

ЧПУ-обработка позволяет полностью настраивать шкивы:

• Диаметр и ширина: От малых (<20 mm) to large (>200 мм) шкивов
• Количество и расстояние между канавками: Многоканавочные шкивы для одновременной работы ремней
• Конфигурация отверстия и шпоночного паза: Стандартные или заказные шпоночные пазы, установочные винты или конические отверстия
• Чистота поверхности: Полированные или анодированные поверхности для низкого трения и защиты от коррозии

Настраиваемые функции помогают производителям подбирать шкивы для конкретных машин или ремней.

1. CAD-дизайн: Укажите размеры, геометрию канавки, отверстие и материал.
2. CAM-программирование: Оптимизированный путь инструмента для материала, профиля канавки и скорости шпинделя.
3. Черновая обработка: Удаление основного материала с помощью концевых фрез или токарных инструментов.
4. Прецизионная резка канавок: Тонкая резка с использованием высокоскоростной ЧПУ-фрезеровки или токарной обработки.
5. Финишная обработка поверхности: Удаление заусенцев, полировка или покрытие по мере необходимости.
6. Инспекция: Проверка размеров, угла канавки, допуска отверстия и чистоты поверхности.

Совет от завода: Использование карбидных инструментов с высоким углом наклона и контролируемых скоростей подачи минимизирует заусенцы и обеспечивает точные профили канавок в таких металлах, как алюминий и нержавеющая сталь.

Контроль качества обеспечивает балансировку вращения, точность канавок и механическую надежность:

• Проверка размеров: С помощью микрометров, КИМ или оптических компараторов
• Измерение шероховатости поверхности: Обеспечьте Ra 0,4–1,6 мкм
• Проверка отверстия и шпоночного паза: Тест на посадку с валами или ремнями
• Динамическая балансировка: Для высокоскоростных применений для предотвращения вибрации

• Промышленная автоматизация: Конвейеры, роботизированные манипуляторы
• Прецизионное оборудование: Оптические приборы, лабораторное оборудование
• Автомобильные компоненты и компоненты электромобилей: Приводы с зубчатым ремнем
• Энергетические системы: Генераторы, ветряные турбины
• Заказные механические узлы требующие точной центровки ремня и передачи крутящего момента

• Высокая точность: Жесткие допуски обеспечивают правильную центровку ремня
• Воспроизводимое качество: Стабильное производство в партиях
• Гибкость: Легко производить прототипы или заказные партии
• Разнообразие материалов: Алюминий, сталь, латунь, бронза или заказные сплавы
• Сокращенное время выполнения заказа: Быстрее традиционных методов литья или ковки для малых и средних партий

Заказные металлические шкивы, изготовленные методом ЧПУ-обработки, являются неотъемлемой частью высокоточных механических систем, где центровка ремня, передача крутящего момента и долговечность имеют решающее значение.

При выборе шкивов ЧПУ учитывайте:

• Материал: Алюминий, нержавеющая сталь, латунь или бронза
• Тип и количество канавок: V-образный ремень, зубчатый ремень, плоский или заказной
• Точность допуска: ±0,01 мм для критических применений
• Чистота поверхности: Полированная или с покрытием для износостойкости и коррозионной стойкости
• Настройка: Отверстие, шпоночный паз, диаметр и ширина, адаптированные к вашему применению

ЧПУ-обработка обеспечивает точность, воспроизводимость и гибкость как для прототипов, так и для производственных партий.
